| Высота колонки (надземной части)1000 ± 10 мм | Высота колонки (подземной части)1750 мм | Рабочее давление0,1-0,6 МПа |
| Условный проход подающей трубы (в зависимости от типоразмера)15, 20 мм | Условный проход подводящей трубы от приемника к водопроводной се20 мм | Ход клапана16-18 мм |

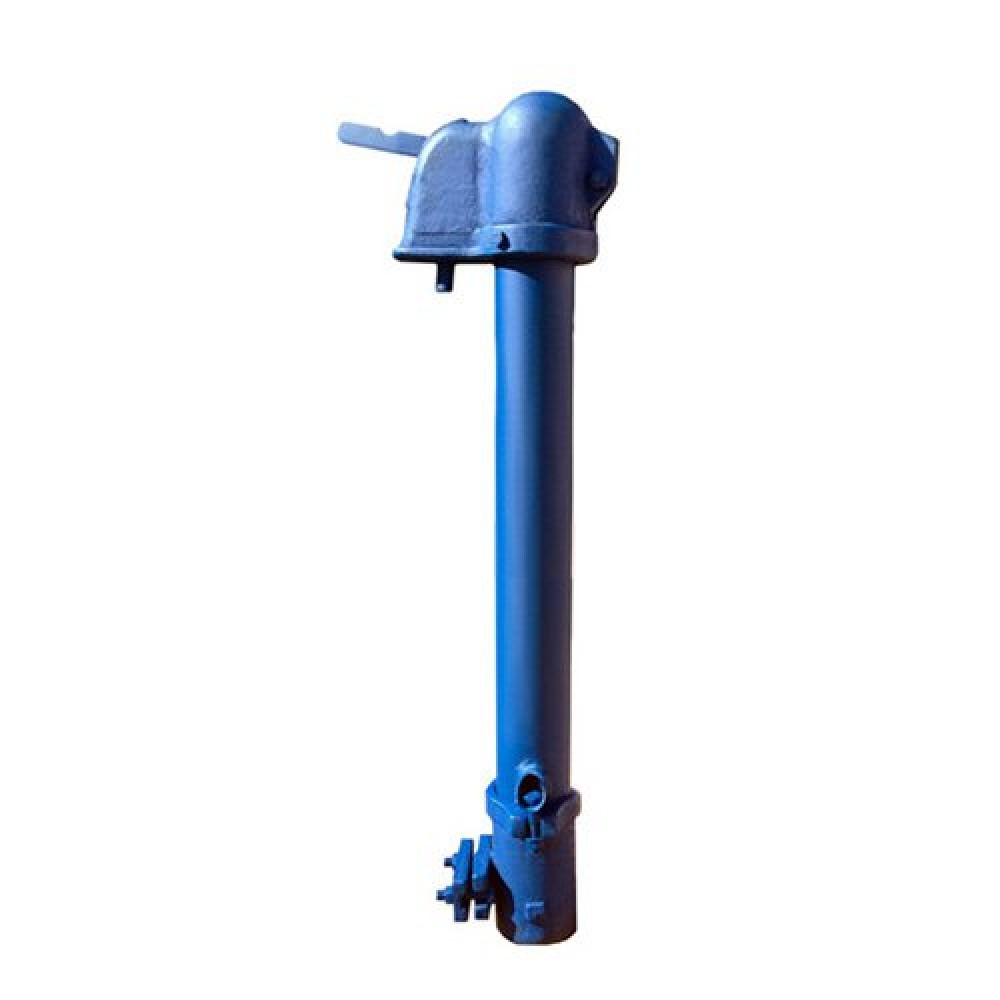

Водоразборная колонка КВЧ-1,75 — это механизм для подачи холодной воды из водопроводной сети для бытовых нужд.
Место установки
Такие колонки монтируют в специальных колодцах на водопроводных магистралях. Нижняя часть колонки соединяется с магистральным трубопроводом.
Характеристики
Число 1,75 в названии обозначает длину подземной части колонки. Всего существует 12 размеров с шагом 0,25 метра.
Особенности
КВЧ отличается от других типов колонок, например, КВС, материалом корпуса. В этом случае используется чугун.
Преимущества
Устройство отличается простотой, надёжностью, долговечностью и удобством при монтаже.
Основные части
- корпус-труба;
- рычаг для передачи усилия;
- эжектор в сборе;
- клапан;
- крепёжные элементы.
Принцип работы
При нажатии на рычаг усилие передаётся на эжектор через вилку. Эжектор перемещает клапан, открывая доступ воде под давлением. Вода поступает по трубе диаметром 20 мм к потребителю.
Технические характеристики
Колонка рассчитана на рабочее давление от 1 до 6 кг/см².
| Высота колонки (надземной части) | 1000 ± 10 мм |
|---|---|
| Высота колонки (подземной части) | 1750 мм |
| Рабочее давление | 0,1-0,6 МПа |
| Условный проход подающей трубы (в зависимости от типоразмера) | 15, 20 мм |
| Условный проход подводящей трубы от приемника к водопроводной се | 20 мм |
| Ход клапана | 16-18 мм |
